1 產品介紹

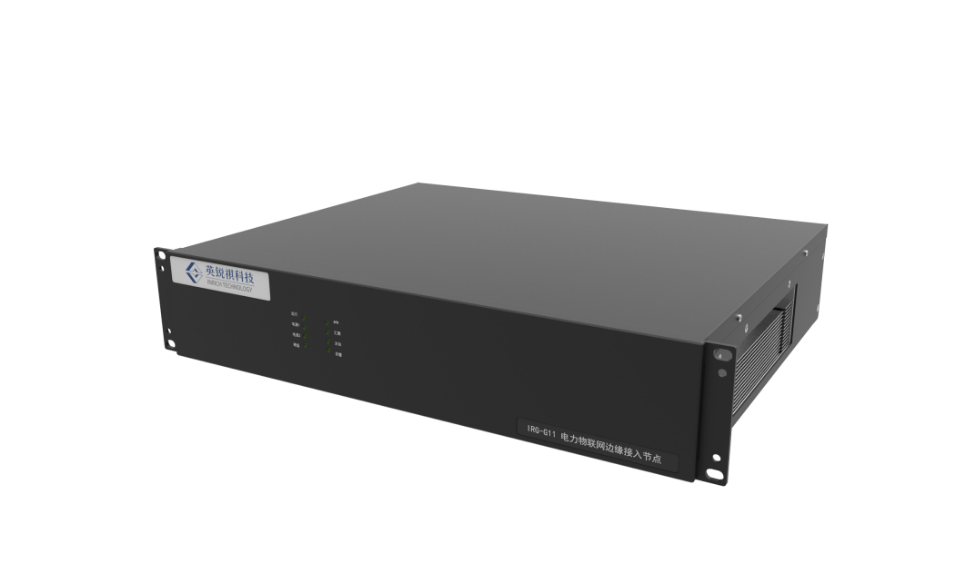

IRG-G11電力物聯網邊緣接入節點（簡稱“接入節點”）是專為國家電網電力物聯網開發的電力物聯網邊緣計算網關，符合Q/GDW 12083—2021《輸變電設備物聯網無線節點設備技術規范》。
接入節點是輸變電設備物聯網的感知層中的通信主設備，是本地無線網絡的接入控制和管理單元，具備邊緣計算、自組網和終端接入的功能。支持接入符合國網輸變電物聯網協議的各種無線監測裝置，實現變電場景下各類監測裝置的標準化接入、安全接入和智能化接入，實現監測裝置數據的接入代理功能。
2 應用場景
變電站電力物聯網邊緣物聯代理。
3 產品特點
l支持Q/GDW 12020-2019《輸變電設備物聯網微功率無線網通信協議》；
l支持Q/GDW 12021-2019《輸變電設備物聯網節點設備無線組網協議》；
l支持Q/GDW 12184-2021《輸變電設備物聯網傳感器數據規范》；
l南向支持低功率無線方式接入?yún)R聚設備、傳感器，對設備接入、數據傳輸與調度進行有序管理；
l北向支持通過有線或無線APN方式接入上級平臺，支持數據解析與格式轉換；
l北向支持采用TF卡加密，保證了與平臺之間傳輸?shù)陌踩裕?/p>
l通過靈活的消息路由機制，支持用戶自定義，將設備信息路由至邊緣計算模塊或云端進行后續處理；
l支持云端管理，可通過云端變更或升級接入節點內的軟件模塊；
l通過標準接口和容器技術，實現第三方廠家app的安裝與卸載，并能根據用戶的需求將數據路由至第三方app，供其計算與分析，實現邊緣計算的目的；
l支持本地網絡管理，具備網絡設備和網絡狀態查詢、拓撲管理、參數配置、白名單配置功能；
l支持網絡故障后自恢復，支持斷電重啟和匯聚節點離線后自組網，無線傳感器掉線后的自動重連；
l支持傳感器歷史數據存儲與查詢；支持歷史數據趨勢圖展示。
4 技術參數
lCPU ：Intel Celeron J1900 4核 2.0GHz
l內存： 8GB DDR3L 1333
l操作系統 ：CENTOS
l顯示： VGA接口
l存儲 ：SSD 128G
lUSB接口： 3×USB2.0
l網口： 4×RJ45接口
l串口： 4×RS-232/485
l射頻接口： 470MHz LoRa（SMA）×1 LTE（SMA）×1
l通信頻段：470MHz~510MHz
l通信制式： LoRa
l通信協議: Q/GDW 12020-2019《輸變電設備物聯網節點設備無線組網協議》、Q/GDW 12021-2019《輸變電設備物聯網微功率無線網通信協議》
l發射功率（470M）： 15~17dBm，功率可調
l接收靈敏度（470M）： -110dBm（SF=5,BW=500kHz）
l匯聚節點組網接入多跳數： ≥10
l匯聚節點接入數量： ≥30
l微功率傳感器接入容量： 3000個
l低功耗傳感器接入容量： 1000個
l傳感器時間同步誤差： ≤1.5us
l輔助控制類執行器接入下發指令時延： 3跳≤2S
lLED指示燈： 電源1、電源2、運行、告警、主站、匯聚、APN、硬盤
l電源 AC：85V~285V，DC：88V~400V；
l工作溫度： -40～70℃
l工作濕度： 5～95%RH
l重量： 9kg
l機箱尺寸： 19″@2U上架結構 478 x 366 x 89mm
l平均無故障時間MTBF： 大于15萬小時
l防護等級： IP31
l功耗： ＜30W
5 包裝清單
序號 | 名稱 | 數量 | 單位 |
1 | 接入節點主機 | 1 | 臺 |
2 | 3芯電源線，1.5米，帶插頭 | 2 | 根 |
3 | 串口線 | 1 | 根 |
4 | 網線，1米 | 1 | 根 |
5 | 470M吸盤天線 | 1 | 個 |
6 | 安裝支架及配件 | 1 | 套 |
