1 產品介紹

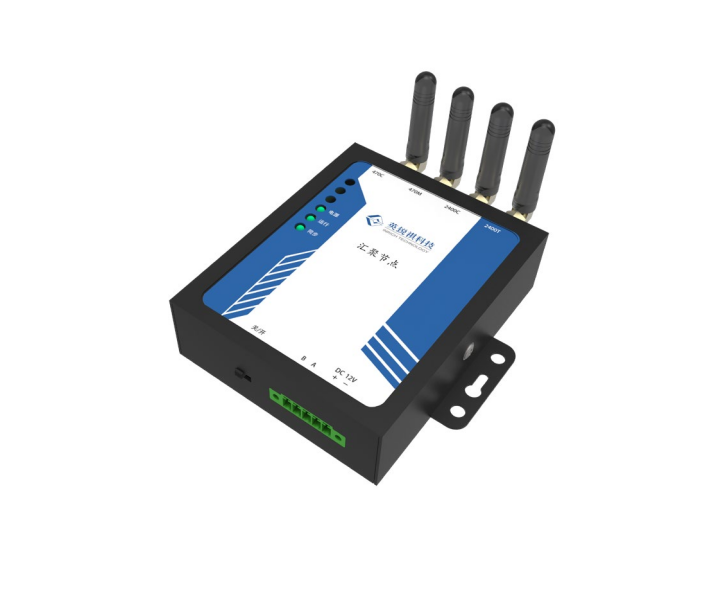

配電匯聚節點是配電站房物聯網感知層的通信中繼設備，具備自組網和傳感器無線接入功能，支持國網《輸變電設備物聯網微功率無線網通信協議》、《輸變電設備物聯網節點設備無線組網協議》、《輸變電設備物聯網傳感器數據規范》，主要用于收集配電現場的各類微功耗和低功耗傳感器的無線數據，并通過無線方式傳送給可視化網關。
2 應用場景
配電站房等室內區域通信中繼設備。
3 產品特點
l支持通過無線方式匯集無線傳感器和匯聚節點數據；
l支持中繼功能，可轉發數據至接入節點（只支持一級轉發）；
l支持接入節點對其網絡狀態查詢、參數配置等網絡管理；
l核心LoRa通信模塊自主研發，適應國網輸變電物聯網協議需求；
l輕量級結構設計，外形小巧。
4 技術參數
組網/低功耗接入無線性能 | 通信制式 | LoRa |
發射功率 | 17dBm | |
最佳接收靈敏度 | -110dBm | |
帶寬 | 500kHz | |
通信頻段 | 470-510MHz | |
傳輸距離 | 200m(空曠) | |
低功耗傳感器接入數量 | 100 | |
微功率接入無線性能 | 通信制式 | LoRa |
發射功率 | 10dBm | |
最佳接收靈敏度 | -110dBm | |
帶寬 | 800KHz | |
通信頻段 | 2400-2483.5MHz | |
傳輸距離 | 200m(空曠) | |
微功率傳感器接入數量 | 200 | |
外部接口 | 470M天線接口：2個，SMA 2.4G天線接口：2個，SMA 電源接口：2Pin | |
防護等級 | IP40 | |
工作溫度 | -40~70℃ | |
工作濕度 | 5%~95% | |
整機重量 | 0.3kg | |
尺寸 | 103mm*83mm*28mm | |
電源 | DC12V | |
整機功耗 | 200mW | |
5 包裝清單
序號 | 名稱 | 數量 | 單位 | 備注 |
1 | 匯聚節點 | 1 | 臺 | |
2 | 470M膠棒天線 | 2 | 個 | |
3 | 2.4G膠棒天線 | 2 | 個 | |
4 | DC12V電源適配器 | 1 | 個 |
6 安裝使用
安裝步驟
1) 安裝位置應在配電房或開閉所電源箱附近墻上，建議離地高度約2.5米以上。
2) 采用膨脹螺釘掛墻安裝，設備用膨脹螺絲固定，整體要求簡潔美觀。
3) 匯聚節點接電應單獨接一路電源空氣開關，根據現場實際情況利用原有電源空氣開關或從交流屏柜中新增一路放電纜至匯聚節點處。
4) 墻面處電源線開槽入墻或布放線槽，現場線槽布放應橫平豎直，采用膨脹螺絲固定，電源線、放置在線槽內，現場無明線。
安裝注意事項
1) 安裝人員初次安裝前須熟悉產品的各種配件和國網《輸變電物聯網節點設備安裝規范》。
2) 如采用支架式掛墻安裝，支架用膨脹螺絲固定。
3) 匯聚節點接電應單獨接一路電源空氣開關，根據現場實際情況利用原有電源空氣開關或從交流屏柜中新增一路放電纜至匯聚節點處。
4) 墻面處電源線開槽入墻或布放線槽，現場線槽布放應橫平豎直，采用膨脹螺絲固定，電源線、放置在線槽內，現場無明線。
